中継機

	説明
	中継機(SW-4100-1000) 本装置は、無線センサネットワークシステムにおける、 各ノードとベース間の無線の中継を行う機器です。 ・動作保証温度は-10～60℃です。

注意

本製品は、防水防塵仕様にはなっておりませんので、薬液・水がかからないようにしてください。機器が壊れる可能性があります。

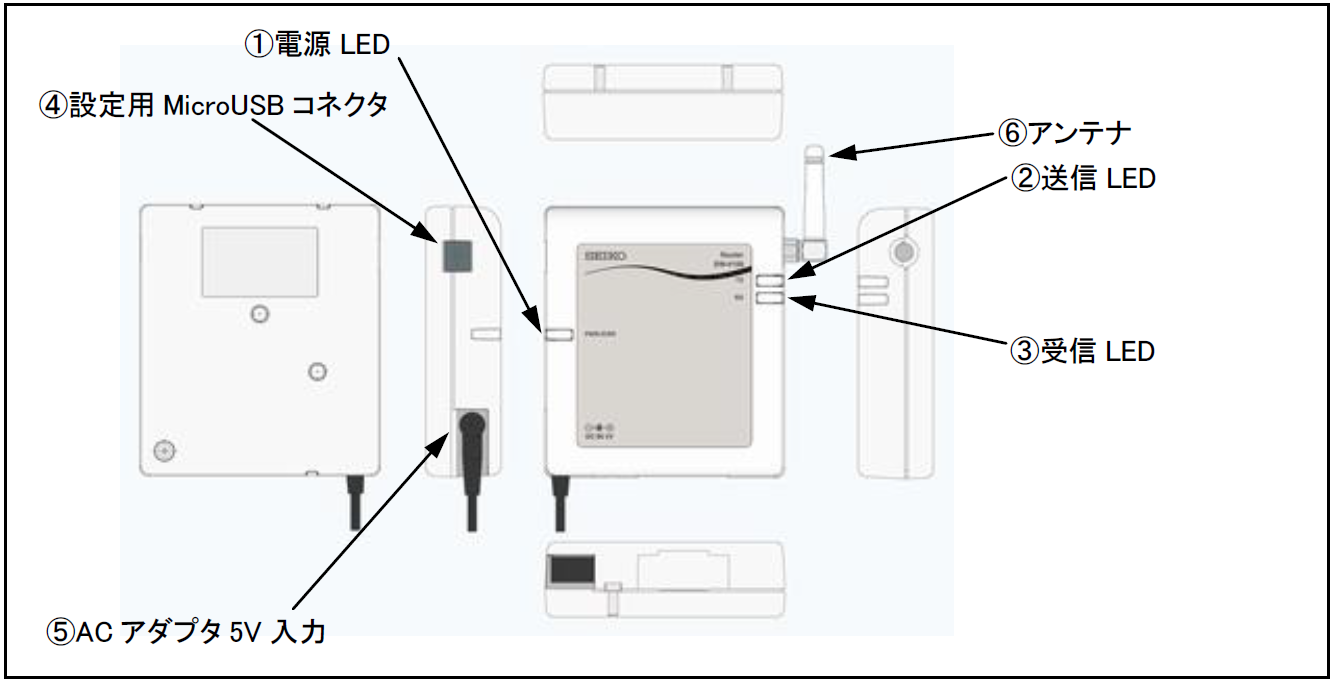

装置外観と各部の名称：

	説明
	① 電源 LED 電源投入やハードウェア異常時にランプの色で表示します。 ② 送信 LED 無線メッセージの送信時に 、送信結果や電波強度をランプの色で表示 します。 ③ 受信 LED 無線メッセージ受信時に電波強度の強弱をランプの色で表示します。 ④ 設定用 MicroUSB コネクタ ユニットプロパティ設定時に使用します。USB コネクタキャップを外して使用します。 ⑤ AC アダプタ 5V 入力（ DC ジャック） 本製品専用のACアダプタを使用してください。 ⑥ アンテナ 本製品に付属の専用アンテナを使用してください。

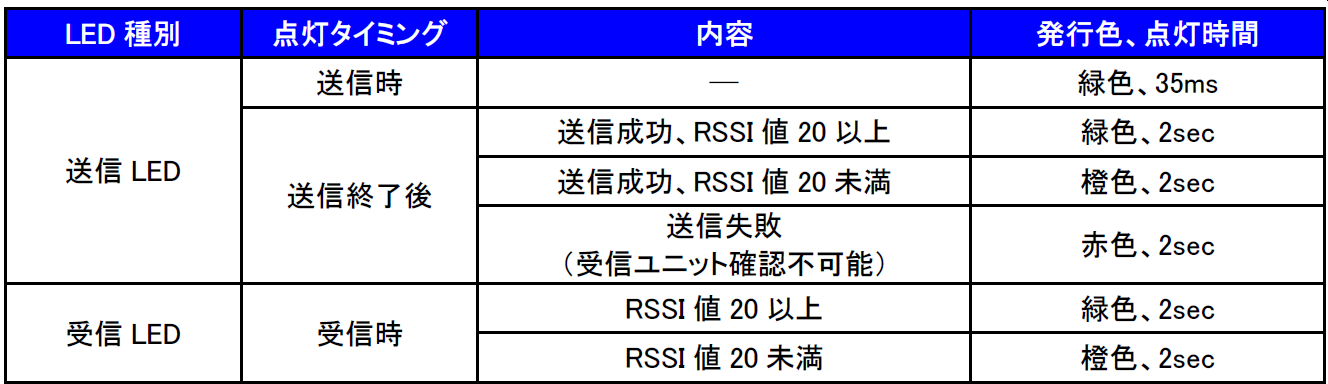

LED 表示機能：

	説明

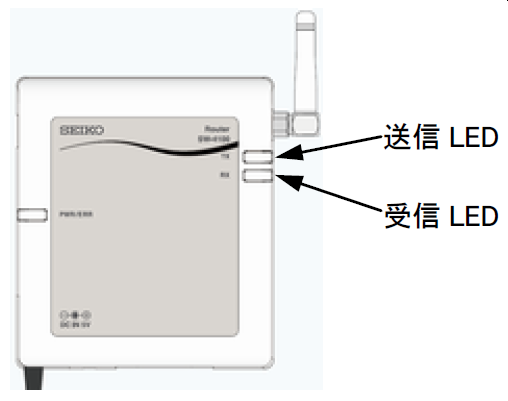

	本製品は無線 送信や受信時のステータス表示機能を搭載します。 ※電源投入時には、送信 LEDと受信 LED が緑色で2回点滅し無線回路に電源が投入されたことを示します。

圃場への設置：

	説明
	箱や電設ボックスを使うと、水や砂ぼこりなどから機器を守ることができます。
